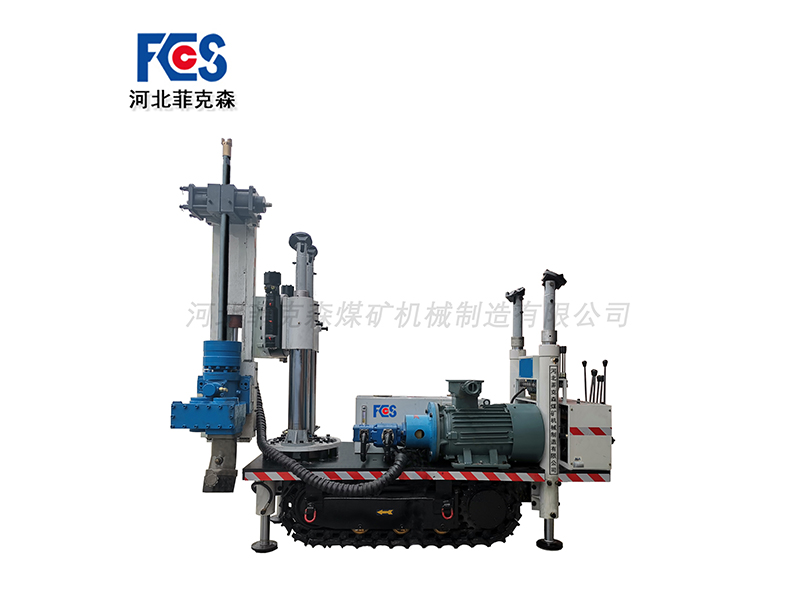

液壓鉆機的液壓系統工作原理

2021/08/16

當油馬達旋轉時，回轉油路中的部分高壓油通過主油路板中的止回閥組進入液壓卡盤，使卡盤自動夾緊。此外，當夾持器聯動功能切換閥置于聯動位置(即切換閥的后位)時，驅動油馬達的壓力油可再次進入夾持器以將其釋放。利用旋轉油馬達、液壓卡盤和夾持器之間的聯動功能，可以方便地進行掃孔作業。

　　液壓卡盤的釋放由主油路板(32)中的一系列液壓控制單向閥和節流閥控制。液壓卡盤工作時，回油單向閥關閉，避免壓力油泄漏。當需要釋放液壓卡盤時，來自進給或拉出回路的壓力控制油將打開回油單向閥以釋放液壓卡盤。調節節流閥可以控制液壓卡盤的回(放)油速度，以協調液壓卡盤和夾持器的開、關動作(在提升和運行鉆具時，一夾緊另一夾持器，應立即釋放其中一夾持器，卡瓦不會刮傷或移動鉆具)。當旋轉油馬達與液壓卡盤和夾持器聯動時，夾持器的回油流過這組閥箱。跳閘功能轉換閥是一個三位四通閥，通過它可以改變液壓卡盤、夾持器和進給油缸的聯動方式。起下鉆時，先將聯動轉換閥置于相應位置(即起下鉆或起下鉆位置)，然后按同一方向操作上下料拉手，從而協調控制液壓卡盤和夾持器的開閉動作和送料缸的前后移動動作，完成起下鉆和起下鉆操作。當閥門處于中間位置時，其聯動功能失效。雙向液控節流閥與進料油缸出油管串聯，調節油缸背壓。
